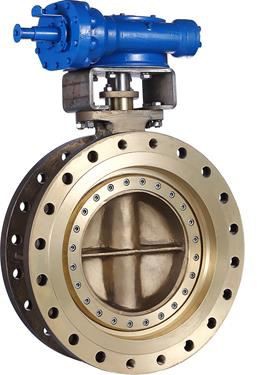

Háromszoros eltolású pillangószelep, 3000-es sorozat katalógusa

Háromszoros eltolt pillangószelep, amely professzionális szelepmegoldásokat kínál az ügyfeleknek a szigorú munkakörülményekhez. Az ügyfelek igényeinek kielégítésére korrózióálló, alacsony vagy magas hőmérsékletnek ellenálló, kopásálló és speciális anyagú szelepeket kínál különböző közegekhez. Szorosan együttműködünk az olajgáz-, az energiatermelés-, a bányászat-, a vegyipar-, az élelmiszer-ital- és a tengeri iparral, hogy előre jelezzük igényeiket és túlteljesítsük elvárásaikat.

A háromszoros eltolású pillangószelep kétirányú, nulla szivárgásmentes, nagy teljesítményt nyújtott, és az új ipari kategóriát olyan technológiával vezette be, amely más negyedfordulatú szelepeknél korábban nem volt elérhető.

Vezetési politikánk szerves részét képezi a termékteljesítmény és az ügyfélszolgálat minőségének fenntartása és javítása iránti erős elkötelezettség.

A nulla szivárgás azt jelenti, hogy nincs látható szivárgás, ha magas nyomáson vízzel és alacsony nyomáson levegővel tesztelik a meglévő nemzetközi szabványok szerint.

Buborék nulla szivárgás:

A tárcsa tömítőgyűrűjét a tárcsás laminált tömítésélre egyenletesen megterhelt nyomatékerővel érték el, amelynek funkciója a zéró szivárgás biztosítása mind a hidrosztatikus, mind a levegős tesztben az API 598 szerint.

Alacsony súrlódás:

The valve uses a three-cam structure that means an angular cam is added to acommon metal hard seal bi-cam butterfly valve. This angular cam functions to have any point between the seal ring and the seat ring quickly separated off or contacted during the valve open and close action to leave a low fricion between the seal pairs,the sealing ring and seat relies on the coordination of sealing parts, so it has lower friction and excellent wear resistance when opening and closing,both the disc and the body seat are perfectly round,the disc doesn't touch the body-sealing surface until the valve is completely closed.so,it is low wear.

Megújítható pecsét:

A tömítőgyűrű karbantartható és cserélhető véletlen sérülés után, ez a cserélhető tömítőgyűrű megbízható szoros tömítést és hosszabb élettartamot tesz lehetővé.

Legjobb ár/érték arány:

a pillangószelepek (TOBV) a legmagasabb minőséget és a legjobb értéket biztosítják a szabályozási iparban. Ezeknek a szelepeknek az egyedi kialakítása masszív megbízhatóságot és rendkívül egyszerű karbantartást biztosít a terepen. Így csökkenti ügyfeleink költségeit, miközben a legjobb értéket nyújtja, a független és belső tesztek igazolták kiváló élettartam-képességünket, több mint 100,000 cikluson keresztüli buborék-szoros leállással.

Háromféle tömítés kialakítása:

A hármas excenteres pillangószelepek egyirányú laminált tömítést, kétirányú laminált tömítést egyirányú lágy tömítést biztosítanak ügyfeleink számára

Eltolás 1

A tengely a tömítési felület síkja mögé van elhelyezve, hogy folyamatos ülékút biztosítson.

2. eltolás

A tengely a cső/szelep középvonalának egyik oldalára van helyezve, hogy lehetővé tegye a tömítés elmozdulását az ülésről a 90 fokos nyitás során.

3. eltolás

Az ülék és a tömítőkúp középvonala ferde a cső/szelep középvonalához képest. Ez a harmadik eltolás teljesen kiküszöböli a súrlódást.

Építési anyagok

Test:	Szénacél (A216 WCB, A352 LCB, A217 WC6, A217 WC9, A217 C5) / Rozsdamentes acél (A351 CF8, A351 CF8M, A351 CF3, A351 CF3M) / Duplex rozsdamentes acél (A9995 st.59. (A494 N-12MV,A494 CW-12MW,A494 CW-2M) / Inconel ötvözet (A494 CY-40, A494 CW-6MC) / Monel ötvözet (A494 M35-1)
Lemez:	Szénacél (A216 WCB, A352 LCB, A217 WC6, A217 WC9, A217 C5) / Rozsdamentes acél (A351 CF8, A351 CF8M, A351 CF3, A351 CF3M) / Duplex rozsdamentes acél (A9995 st.59. (A494 N-12MV,A494 CW-12MW,A494 CW-2M) / Inconel ötvözet (A494 CY-40, A494 CW-6MC) / Monel ötvözet (A494 M35-1)
Származik:	A276 420 / A705 17-4PH(A564 630) / A276 XM-19 / A182 F53 / S20910 / Hastelloy-276 / Inconel 625 / K500
Testülés:	A test ülés / 13Cr elektróda felület / SS304 elektróda felület / SS316 elektróda felület / STL elektróda felület
Lemezpecsét:	SS316 plus Graphite / SS316 plus PTFE / Inconel 625 plus PTFE / PTFE / RPTFE / PCTFE

Mérettartományban

• 4"80" (DN100DN2000)

Nyomásértékek

• 150Lb600Lb

• PN10, PN16, PN25, PN40, PN64, PN100

DN (mm)	NPS (hüvelyk)	Nyomás
Osztály 150	Osztály 300	600 osztály
100	4	•	•	•
150	6	•	•	•
200	8	•	•	•
250	10	•	•	•
300	12	•	•	•
350	14	•	•	•
400	16	•	•	•
450	28	•	•	•
500	20	•	•	•
600	24	•	•	•
700	28	•	•	•
800	32	•	•	•
1000	40	•	•
1200	48	•	•
1400	56	•
1600	64	•
1800	72	•
2000	80	•

Hőmérséklet tartomány

• -140℉ up to 842℉; -60 degree up to 450 degree

Test konfigurációk

• Lug

• Double Flanged

• Wafer

• Butt weld

Megfelelés

Szelep kialakítása:	API 609
Szemtől szemben:	ISO 5752-20 / ISO 5752-13 / DIN F4
Kapcsolat:	ASME B16.5 / ASME B16.47 / EN 1092-1 / GOST 12815 / MSS SP-44 / ASME B16.25
Teszt:	API 598
Gyártási minőség:	ISO 9001 / ISO 15848

Tesztnyomás

• Shell Test Pressure: Nominal Pressure1.5

• Positive Test Pressure: Nominal Pressure 1.1

• Reverse Test Pressure: Nominal Pressure 1.0

• Positive and Reverse Air test Pressure: 0.6Mpa

• 13Cr electrode surfacing

• SS304 electrode surfacing

• SS316 electrode surfacing

• STL electrode surfacing

Valójában ügyfeleink rendszeresen cserélik a meglévő toló-, golyós- és gömbszelepeket, jelentős hely- és tömegcsökkenést érve el, miközben azonnal részesülnek az alacsonyabb beszerelési költségekből.

A háromszoros eltolású szelepeket széles körben alkalmazzák minden olyan alkalmazásban, ahol pozitív szigetelésre van szükség. A negyedfordulatú kialakítás és a rendkívül alacsony forgatónyomaték pontos áramlás- és nyomásszabályozást is lehetővé tesz. Szelepeinkkel a valódi leválasztási és vezérlési képességek egyetlen termékben kombinálhatók, szemben a két különálló szelep szokásos igényével.

Teljesítménydiagram

• Oil Gas Processing

• Industry of fine chemicals

• Chemical Petrochemical Plants

• Power Generation

• Offshore Platforms

• District Heating

• Pulp Paper

• Steel Mills

• Sugar Mills

• Desalination Plants

• Water Treatment

• Circulating cooling water

• Desalination of sea water

PREMIUM MINŐSÉGŰ SZELEP, AMELY MINIMALIZÁLJA A TULAJDONSÁGI KÖLTSÉGEKET

ÁLTALÁBAN NEM KAPCSOLNA KÖLTSÉGTAKARÍTÁSHOZ A PREMIUM TERMÉKET. AZONBAN, A VALÓSÁG EGÉSZEN MÁS AZ LEBESZŐ ÜLÉS BI-IRÁNYÚ TÖMÍTÉSE HÁROM ELLTOLÁSÚ PILLANGÓSZELEPEKÉVEL.

Tehát mi történik a szelep telepítése és működtetése során? Az úszóüléses, kétirányú tömítésű, hármas eltolású szelepet úgy tervezték, hogy gyakorlatilag karbantartásmentes legyen, és a legtöbb alkalmazásban nem igényel tervezett karbantartást, ami extra költségmegtakarítást jelent az életciklusa során.

BIZTONSÁGOSAN CSERÉLJE KI A MEGLÉVŐ SZELEPEKET LEBESZŐ ÜLÉSRE, BI{0}}IRÁNYÍTÁSÚ TÖMÍTÉS HÁROM ELTOLTATÁSÚ PILLANGÓSZELEPRE.

Replacing an existing valve can be a necessity but also a strategic choice. floating seat bi-directional seal triple offset valve's bi-directional zero leakage and inherently fire safe design allows our customers to easily replace gate, ball and globe valves and, with our long face-to-face valves (designed in accordance to ASME B16.10), this operation can be carried out without the need of any piping modification.

A szelepek használata szintén hozzájárulhat a rendszerhibák csökkentéséhez, ezáltal javítva az általános biztonsági integritási szintet (SIL); Valójában az úszóüléses, kétirányú tömítésű, háromszoros eltolású szelepek, megfelelő működtetőelem-választással történő használatával lehetőség van a termék konfigurálására úgy, hogy segítse a szükséges védelmi funkciót.
