A hármas excentrikus, többszintű, keményen tömített pillangószelep sorozatú termékek hosszú élettartamú, energiatakarékos pillangószelepek. Szerkezete háromdimenziós magtervezési elvet alkalmaz, a szelepülés többrétegű szerkezetet alkalmaz, amely kompatibilis a kemény és puha tömítéssel, a tökéletes feldolgozással és a fejlett technológiával. Ez a termék olyan fő alkatrészekből áll, mint a szelepház, a pillangólemez, a többszintű szelepülés, a szelepszár és az erőátviteli mechanizmus. Ezért széles körben használják a kohászatban, az elektromos áramban, a kőolajban, a vegyiparban, a levegőben, a gázban, az éghető gázban, a vízellátásban és a vízelvezetésben, valamint más maró közegekben.

Mivel ennek a terméknek a pillangószelepe a háromdimenziós excentrikus elvet alkalmazza, a tömítőfelület térmozgási pályája idealizált, a tömítőfelületek között nincs súrlódás és interferencia, és a tömítőanyagot megfelelően választják meg, így a A pillangószelep tömítéssel és korrózióállósággal rendelkezik. , A magas hőmérsékleti és kopásállóság megbízhatóan garantált.

Tervezési funkció +

· 1. A nyitási nyomaték kicsi, rugalmas és kényelmes, munka- és energiatakarékos.

· 2. A háromdimenziós magos szerkezet a pillangólemezt egyre feszesebbé teszi. Tömítési teljesítménye megbízható és szivárgásmentes.

· 3. nagy nyomásállóság, korrózióállóság, kopásállóság, hosszú élettartam stb.

· 4. Megújuló tömítőgyűrű

· 5. Kifutásmentes szár

· 6. Alacsony kibocsátású csomagolás

Tervezési szabvány +

· Tervezés: API 609

· Szemtől szemben: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Perem vége: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Hegesztési vég: ASME B16.25

· Teszt: API598

· Tűzbiztos: API607 / API6FA

Műszaki specifikáció +

· Méret: 2 ”~ 80” (DN50 ~ DN2000)

· Osztály: 150LB ~ 600LB / PN6 ~ PN100

· Csatlakozás: Dupla perem / Butt varrat / Lug / Ostya

· Működés: Csigahajtómű / Pneumatikus működtető / Elektromos működtető

· Hőmérséklet: -100 ~ 550 ℃

· Alkalmazás: Víztisztítás / Vegyipar / Erőmű / Acélipar

Anyagopció +

· Karosszéria&erősítő; tárcsa: szénacél (WCB, LCB)

· Rozsdamentes acél (CF8, CF8M, CF3, CF3M) /

· Duplex rozsdamentes acél (4A, 5A, 6A) /

· Hastelloy ötvözet (N-12MV, CW-12MW, CW-2M) /

· Inconel ötvözet (CY-40, CW-6MC) /

· Monel ötvözet (M35-1) /

· Alumínium bronzötvözet (C95400, C95500, C95800, AB2C)

· Szár: SS420 / 17-4PH / F51 / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titanium

· Lemezzárás: Laminált tömítés (SS316+graphite, SS316+PTFE, SS316+RPTFE)

· Karosszériaülés: 13Cr szörfözés / SS304 felület / SS316 felület / STL felület

Népszerű tags: hármas offset PTFE többszintű pillangószelep, Kína, gyártók, gyár, testreszabott, nagykereskedelem, ár, olcsó, raktáron, eladó, ingyenes minta

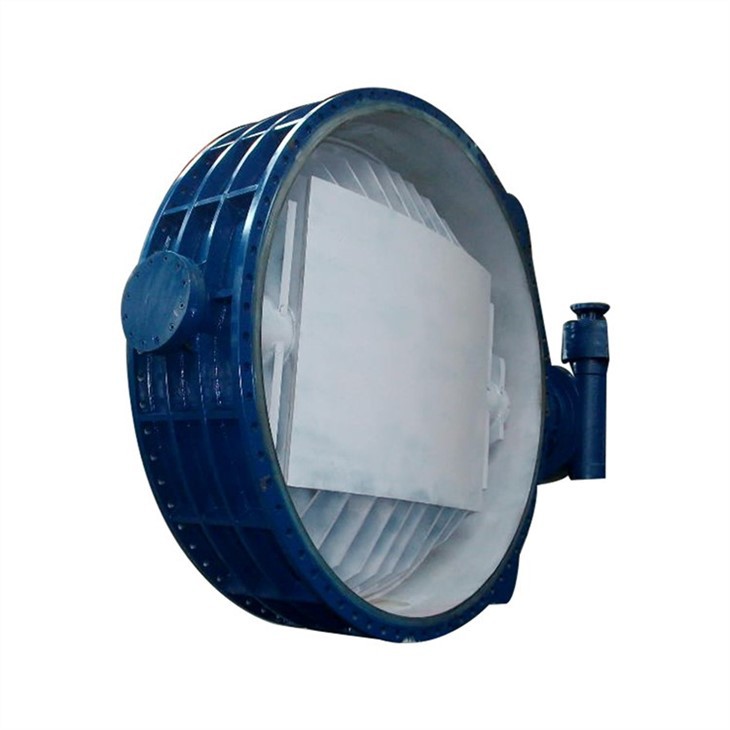

Háromszoros eltolású PTFE többszintű pillangószelep
