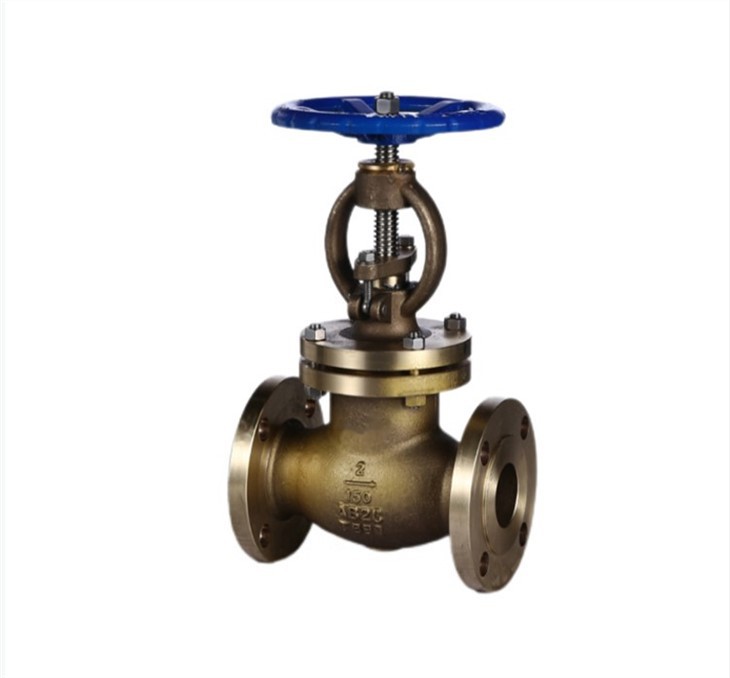

Oxigéngömb szelep

Az elzáró szelep fontos szerepet játszik a közeg levágásában és fojtásában a csővezetékben. Rendkívül fontos elzáró szelepként az oxigén elzáró szelepet a szelepszár nyomatékának alkalmazásával zárják le, és a szelepszár tengelyirányú. A szelepfedélre nyomást gyakorolnak úgy, hogy a szelepfedél tömítő felülete és a szelepülés tömítő felülete szorosan össze legyenek kötve, hogy megakadályozza a közeg szivárgását a tömítőfelületek közötti rés mentén. Az oxigénelzáró szelep tömítőpárja egy szelepfedél tömítőfelületből és egy szelepülés tömítőfelületéből áll. A szelepszár hajtja a szelepfedelet, hogy függőlegesen mozogjon a szelepülék középvonala mentén. Az oxigén leállító szelep nyitási és zárási folyamata során a nyitási magasság kicsi, az áramlás könnyen beállítható, a gyártás és a karbantartás kényelmes, a nyomás alkalmazási tartománya pedig széles. Szerkezeti szempontból az oxigénelzáró szelep egyszerűbb, mint az előbbi, könnyen előállítható és karbantartható. Élettartamát tekintve az oxigénelzáró szelep tömítőfelülete nem könnyen viselhető és karcolható. A szelep nyitási és zárási folyamata során a szeleptárcsa és az ülés tömítő felülete között nincs relatív csúszás. Ezért a tömítő felület kopása és kopása kicsi, ezért javul. A tömítőpár élettartama az, hogy az oxigénelzáró szelep szelepfedéllökete kicsi a teljesen zárt folyamat során, és magassága kisebb, mint a riasztószelepé. Az oxigénelzáró szelep hátránya, hogy a nyitási és zárási nyomaték nagy, és nehéz a gyors nyitás és zárás. Mivel a szelep testében az áramlási járat viszonylag kanyargós, a folyadék áramlási ellenállása nagy, és a folyadék teljesítménye elvész a csővezetékben.

1. A PN ≥1,6MPa névleges nyomáshoz a DN125 ～ 200 belső bypass szerkezetet alkalmaz; A DN250 ～ 500 elfogadja a külső bypass szelep szerkezetét. Célja a szelep előtti és utáni nyomáskülönbség csökkentése a nagy áramlási sebesség, a nagy súrolás elkerülése és a magas hőmérséklet kialakulásának megakadályozása érdekében, ezáltal biztosítva az oxigéncső-hálózat biztonságos működését és csökkentve az üzemi nyomatékot.

2. Közepes áramlási irány: PN ≥1,6MPa, DN≤100 közeg áramlik a szelepház alól a szelepház tetejéig (vagyis alacsony beömlésű és nagy teljesítményű), DN ≥125 közeg áramlik a szelepcsapból alja (magas bemenet és alacsony kimenet). A DN ≥ 125-ös szelep elfogadja a magas közeg beömlésének és az alacsony közeg kimenetének áramlási irányát. Egyrészt szükség van a belső elkerülő szelep szerkezetére, másrészt a közeg nyomása miatt a szelep záróereje nagymértékben csökken.

3. A szelep statikus elektromosságot biztosító berendezéssel van felszerelve, hogy elkerülje a sztatikus elektromosság okozta szikrákat.

4. A közönséges elzáró szelepekhez képest az oxigénvezeték elzáró szeleptartó része teljesen zárt szerkezetet alkalmaz, és a konzol védőburkolata kinyitható a tömítés összenyomásakor, amely olaj és olaj szerepet játszik. pormegelőzés. És vannak nyilvánvaló olajtilalmi jelölések.

5. A fő test anyaga rozsdamentes acél vagy rézötvözet, kiváló égésgátló képességgel, a tömítőfelület a test vagy a D802 felület, a fennmaradó belső részek pedig rozsdamentes acélból vagy rézötvözetből készülnek; az erőátviteli rész kenése nem éghető zsírból készül.

6. Minden alkatrész szigorú zsírtalanító kezelést és teljesítmény-előírást alkalmaz

· Tervezés: API600 / ASME B16.34 / API602 / BS5352

· Szemtől szemben: API6D / ASME16.10 / ISO5752

· Perem vége: ASME B16.5 / ASME B16.47 / EN1092-2 / GOST 12815 / MSS-SP44

· Hegesztett aljzat: ANSI B16.11

· Csavarvég: ANSI B1.20.1

· Hegesztési vég: ASME B16.25 / ASME B16.25

· Teszt: API6D 、 API598

· Tűzbiztonság: API607, API6FA

· Méret: 1/2 ”~ 64” (DN100 ~ DN1600) ”

· Osztály: 150 - 2500 font (PN10, PN16, PN25, PN40, PN64, PN100, PN160, PN250)

· Csatlakozás: Dupla karima

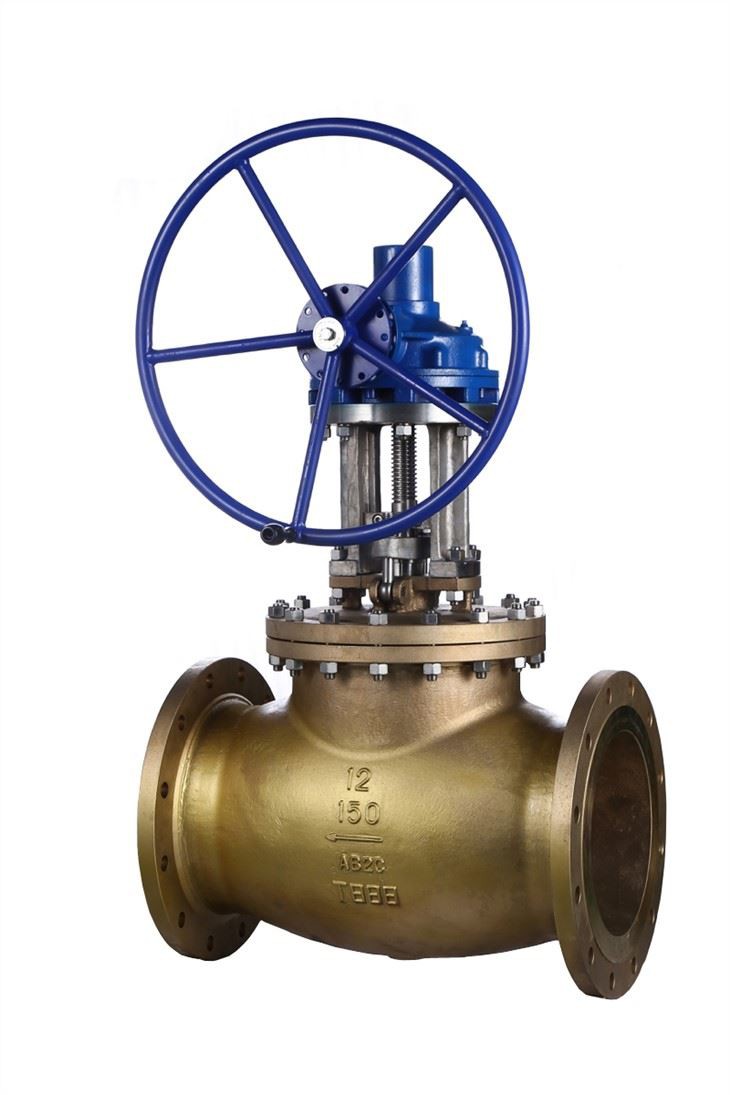

· Működés: Worm Gear 、 Pneumatikus működtető

· Alkalmazás: Vas- és acélipar, kohászat, petrolkémia, vegyipar

· Karosszéria: HTB1 、 alumínium bronz, ASME 1565 C 86500 、 sárgaréz, monel, rozsdamentes acél 、 SS304 、 SS316 stb.

· Gömb: HTB1 、 ASME B564 NO400 、 Alumínium bronz, ASME 1565 C 86500 、 Sárgaréz, Monel, Rozsdamentes acél 、 SS304 、 SS316 stb.

· Szár: ASTM B 865 NO5500 、 C63200 、 F304 、 F316 、 SS321

· Ülés: PTFE, RPTFE, MONEL, ASME B564 NO400, C63200, F304, F316

A JY41W oxigénelzáró szelep egy speciális szelep, amely kifejezetten oxigénvezetékekhez alkalmas. Az oxigénvezeték-hálózat működési jellemzői és az oxigénközeg tűzveszélyes és robbanásveszélyes tulajdonságai alapján a tervezési elvek a biztonságos és megbízható működés és a kiváló teljesítmény, valamint a Kínai Kohászati ​​Ipari Minisztériumhoz fordulnak. úgy tervezték és gyártották, hogy biztosítsák az oxigénvezeték-hálózat biztonságos működését a&"Oxigénbiztonsági előírások GG" rendelkezései alapján. A JY41W / Y oxigén testének anyaga a gömbszelepen keresztül rozsdamentes acélból vagy rézötvözetből készül, kiváló égésgátló képességgel. A tömítőfelület a test vagy a D802 felület. A többi belső rész rozsdamentes acélból vagy rézötvözetből készül; a sebességváltó rész kenése nem éghető kenőzsírt alkalmaz, amelyet nyilvánvaló olajtilalmi jelöléssel jelölnek. A JY41W / Y oxigénnel dedikált, egyenes elzáró szelep felépítése, a konzol teljesen zárt tömítést és statikus elektromosság eltávolító eszközt alkalmaz, a szelepszár pedig porvédős sapkával van ellátva. Az oxigénvezetékek speciális elzárószelepét a nagy és közepes méretű acélgyárak, oxigénüzemek és petrolkémiai üzemek oxigénvezeték-hálózata bízta a forgalomba hozatala óta! Az oxigénszelepeket gyakran használják fizikai és kémiai kísérletekben. Gázok, például hidrogén és argon. Ezeket a gázokat általában speciális nagynyomású gázpalackokban tárolják. Használatakor a gáznyomást a nyomáscsökkentő szelepen keresztül a kísérlet által megkívánt tartományra csökkentik, majd más vezérlőszelepekkel finomra állítják, hogy a gáz a felhasználási rendszerbe kerüljön. A leggyakrabban használt nyomáscsökkentő szelep az oxigénnyomás-csökkentő szelep, vagy röviden oxigénmérő. Néhány gáz, például nitrogén, levegő, argon és más állandó gázok oxigénnyomás-csökkentő szelepet használhatnak. De vannak olyan gázok, mint például az ammónia és más maró gázok, amelyekhez speciális nyomáscsökkentő szelepekre van szükség. A piacon általánosan kaphatók nitrogén, levegő, hidrogén, ammónia, acetilén, propán és gőz speciális nyomáscsökkentő szelepei. Ezen nyomáscsökkentő szelepek használata és óvintézkedései alapvetően megegyeznek az oxigénnyomáscsökkentő szelepekével. Meg kell azonban említeni azt is, hogy speciális nyomáscsökkentő szelepeket általában nem használnak más gázokhoz. A visszaélések elkerülése érdekében speciális csatlakozókat használnak néhány speciális nyomáscsökkentő szelep és acélhenger között. Például mind a hidrogén, mind a propán bal oldali menetet használ, amelyet fordított menetnek is neveznek, és a telepítéskor különös figyelmet kell fordítani.
