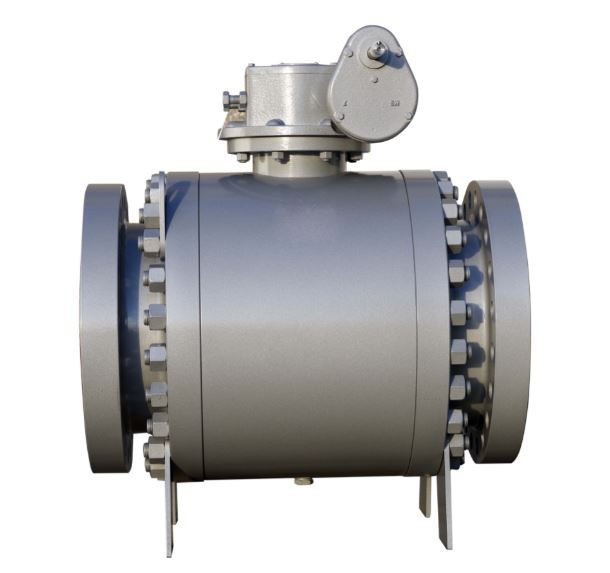

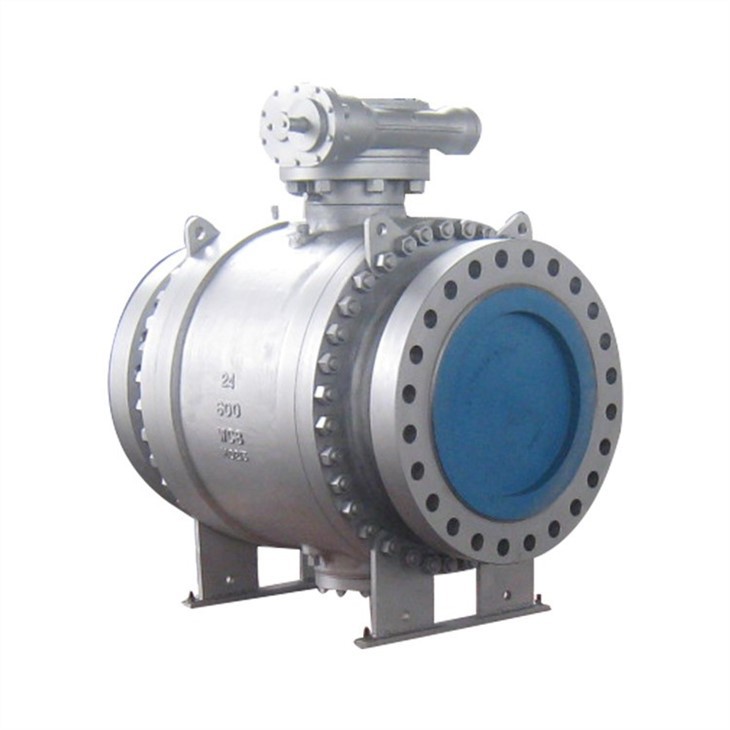

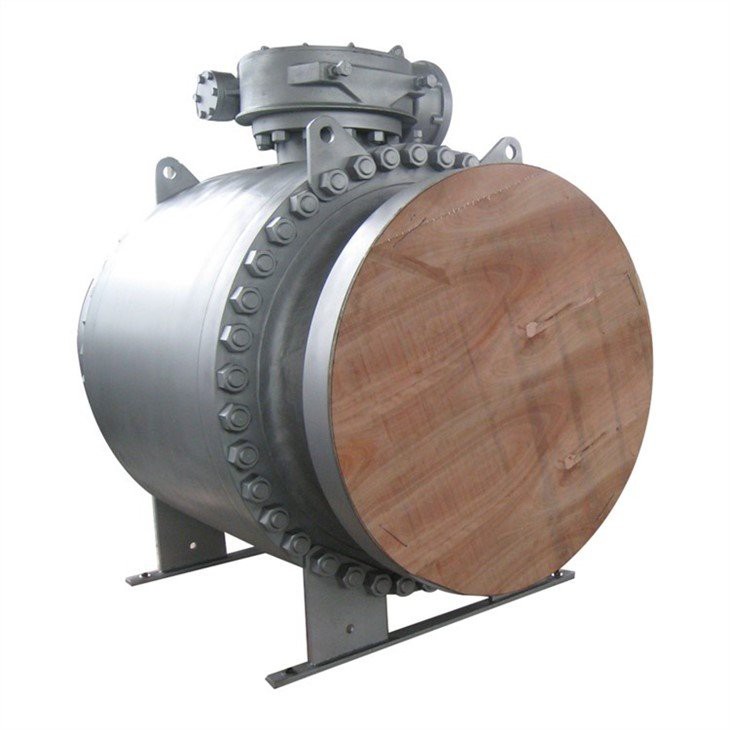

A rögzített lágy tömítésű gömbcsapot elsősorban a közeg leválasztására, elosztására és a csővezeték áramlási irányának megváltoztatására használják. A szorosan lezáráshoz csak 90 fokkal kell elfordulnia és egy kis nyomatékkal. Közülük a gömbcsap a legalkalmasabb elzáró szelepként. használat. Széles körben használják különféle munkakörülmények közötti csővezetékekben, például kőolaj-, vegyiparban és hőerőművekben. Ebből látható a lágy tömítésű rögzített gömbcsapos termékek megléte, látható, hogy felhasználása nagyon széles. A fő funkció a közeg levágása vagy csatlakoztatása. Alkalmazható közegek néhány maró anyag, például víz, gőz, olaj, salétromsav, ecetsav, karbamid stb.

Tervezési funkció +

A termék szerkezetének jellemzői

1. A gömb és a tömítőgyűrű közötti súrlódás kicsi, és a tömítőgyűrű önkenő PTFE anyagból készül, ami hatékonyan javítja az élettartamot.

2. Kis méret, könnyű, könnyen hordozható, telepítése nem olyan bonyolult, viszonylag egyszerű javítani és karbantartani.

3. A rögzített gömbcsapos szerkezet a csővezeték bármely részébe felszerelhető bármilyen irányban.

4. V alakú átfedő axiális tömítés, erős korróziógátló képességgel.

Tervezési szabvány +

· Tervezés: API 6D / API608 / BS 5351

· Szemtől szemben: API6D / ASME16.10

· Perem vége: ASME B16.5 / ASME B16.47

· Hegesztési vég: ASME B16.25

· Teszt: API6D / API598

· Tűzbiztos: API607 / API6FA

Műszaki specifikáció +

· Méret: 1/2 ”~ 56”

· Osztály: 150Lb ~ 2500Lb

· Csatlakozás: Dupla perem / Butt varrat

· Működés: Csigahajtás / Pneumatikus működtető / Elektromos működtető

· Hőmérséklet: puha ülés -60 ° C - +180 ° C, fém ülés - 196 ° C - +550 ° C

· Alkalmazás: Ásványolaj-finomítás / Vegyipar / Szén-vegyipar / Magas vagy alacsony hőmérsékletű kritikus kódolások

Anyagopció +

· Karosszéria: szénacél (WCB, LCB, WC6, WC9, C5, A105, LF2) /

· Rozsdamentes acél (CF8, CF8M, CF3, CF3M, F304, F316, F304L, F316L) /

· Duplex rozsdamentes acél (4A, 5A, 6A, F51, F53)

· Labda: A105 / F6A / F304 / F316 / F53

· Szár: F6A / F304 / 17-4PH / F53

· Puha ülés: PTFE / RPTFE / PPL / PEEK / Nylon / Devlon
