A pillangószelep szerkezetének különbsége négyféle pillangószelepet különböztet meg, nevezetesen: koncentrikus pillangószelep, egy excentrikus pillangószelep, kettős excentrikus pillangószelep és három excentrikus pillangószelep. Mi ennek az excentricitásnak a fogalma? Hogyan döntsük el, mikor használjunk koncentrikus pillangószelepet, mikor használjunk egyszeres excenteres pillangószelepet, mikor használjunk dupla excenteres pillangószelepet és mikor használjunk hármas excenteres pillangószelepet? Sok felhasználó nem különösebben világos. Osszuk meg együtt.
A koncentrikus pillangószelepek, az egyszeres excenteres pillangószelepek, a dupla excenteres pillangószelepek és a hármas excentrikus pillangószelepek valójában a nyitás és zárás folyamatát tükrözik, egyre kevesebb erőfeszítéssel és egyre kisebb kopással a tömítőfelületen. A pillangószelep lemez forgó tengelyének helyzetének beállításával a pillangószelep tömítési és nyitási állapota módosítható. Ugyanezen körülmények között a szelep nyomatéka nagyobb, mint az egyes nyílások nyomatéka. A szelep kinyitásakor a szeleplemeznek a tömítéstől való elválasztásához szükséges elfordulási szög kisebb, mint a másiké.
A koncentrikus pillangószelep szerkezeti jellemzője, hogy a szelepszár tengelyközepe, a pillangólemez közepe és a szeleptest közepe azonos helyzetben van. Általánosságban elmondható, hogy ha elvileg koncentrikus pillangószelepek használhatók, akkor lehetőleg koncentrikus pillangószelepeket kell használni. Mivel a koncentrikus pillangószelep nem igényel nagy tömítési teljesítményt sem felépítése, sem működése szempontjából, hagyományos termék. Az extrudálás, a kaparás leküzdése és a tömítési teljesítmény biztosítása érdekében a koncentrikus pillangószelep szelepülése alapvetően gumiból vagy politetrafluoretilénből és más rugalmas anyagokból készül, amely egy puha tömítő pillangószelep. Emiatt a koncentrikus pillangószelepek használata hőmérsékleti korlátozásoknak van kitéve. A pillangólemez és a koncentrikus pillangószelep szelepülékének extrudálási problémájának megoldására egyetlen excenteres pillangószelepet is gyártottak. Szerkezeti jellemzője, hogy a szelepszár tengelyközepe eltér a pillangólemez középpontjától.
A kettős excentrikus pillangószelep a legszélesebb körben használt. Szerkezeti jellemzője, hogy a szelepszár tengelyközepe eltér a pillangólemez középpontjától és a szeleptest középpontjától. Eltér a két középső helyzettől, ezért dupla excenteres pillangószelepnek hívják. Sok dupla excenteres pillangószelep tömítéssel van ellátva. Amikor a tömítőfelület zárva van, súrlódás van a tárcsalap és a szelepülés között, és a tömítő hatás nagyon jó. Kis terület és erős nyomás jellemzi. A szelep kinyitása után a pillangólemez azonnal elszakadhat a szelepüléktől, ami nagymértékben kiküszöböli a felesleges túlzott extrudálást és kaparást a pillangólemez és a szelepülék között, csökkenti a nyitási ellenállási távolságot, csökkenti a kopást és javítja a szelepülés élettartamát. a szelepülés.

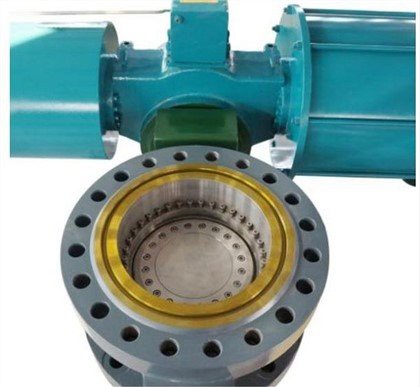

A hármas excenteres pillangószelepnek van egy harmadik excentricitása a kettős excenteres pillangószelep alapján. A tömítőpár alakja nem pozitív kúp, hanem ferde kúp. Legtöbbjük rövid távú erő és arctömítés. A hármas excenteres pillangószelep szártengelye háromrészes tengelyszerkezet. A háromrészes tengelyszelepszár két tengelyszakasza koncentrikus, és a középső szakasz tengelyének középvonala középtávolságban eltér a két vég tengelyétől, középre van beépítve a pillangólemez. a tengelyen.
Az ilyen excentrikus szerkezet a pillangólemezt kettős excentrikus alakká teszi teljesen nyitott állapotban, és egyetlen excentrikus alakká, amikor a pillangólemez zárt helyzetbe fordul. Az excentrikus tengely hatása miatt, amikor közel van a záráshoz, a pillangólemez egy bizonyos távolságra bemozdul a szelepülék tömítőkúp felületébe, és a pillangólemez illeszkedik a szelepülék tömítőfelületéhez, hogy megbízható tömítést érjen el. Azt az ellentmondást pótolja, hogy a kemény tömítésnek rossz a tömítése, a lágy tömítésnek pedig jó a tömítő hatása, de nem ellenáll a magas hőmérsékletnek.
Hogy mikor használjunk koncentrikus pillangószelepet, mikor válasszunk dupla excenteres pillangószelepet vagy hármas excenteres pillangószelepet, az elsősorban a munkakörülményektől és a költségvetéstől függ.
