Titán szelep

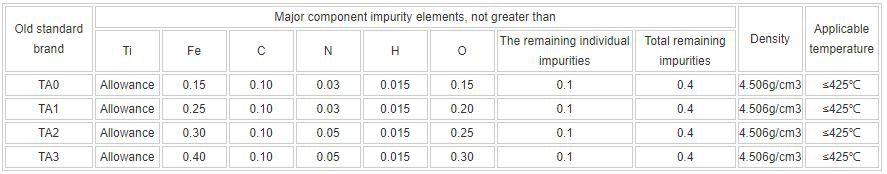

A titán egy új típusú fém. A titán teljesítménye összefügg a szennyeződések, például szén, nitrogén, hidrogén és oxigén tartalmával. A legtisztább titán-jodid-szennyezőanyag-tartalom nem haladja meg a 0,1% -ot, de szilárdsága alacsony és plaszticitása magas. A 99,5% -os ipari tiszta titán tulajdonságai: sűrűség ρ=4,5 g / cm3, olvadáspont 1725 ° C, hővezető képesség λ=15,24 W / (mK), szakítószilárdság σb=539MPa, megnyúlás δ=25%, szakasz zsugorodás ψ=25%, rugalmassági modulus E=1,078 × 105MPa, keménység HB195.

A titánötvözet sűrűsége általában körülbelül 4,51 g / cm3, ami csak az acél 60% -a. A tiszta titán sűrűsége közel áll a közönséges acéléhoz. Néhány nagy szilárdságú titánötvözet meghaladja sok ötvözött szerkezeti acél szilárdságát. Ezért a titánötvözet fajlagos szilárdsága (szilárdsága / sűrűsége) sokkal nagyobb, mint más fémszerkezeti anyagoké. Lásd a 7-1. Táblázatot, amely nagy egységszilárdságú, jó merevségű és könnyű alkatrészeket képes előállítani. A repülőgép-hajtómű alkatrészei, a csontváz, a bőr, a rögzítők és a futóművek mind titánötvözetből készülnek.

A titánötvözet nedves légkörben és tengervíz közegben működik, korrózióállósága sokkal jobb, mint a rozsdamentes acélé. Különösen ellenáll a gödröcske, a sav és a stressz okozta korróziónak; szerves tárgyak, például lúg, klorid, klór, salétromsav és kénsav stb. Kiváló korrózióállósággal rendelkeznek. A titán azonban gyengén ellenáll az oxigén és a króm-só közegének csökkentésével szemben.

A titánötvözetek alacsony és ultra-alacsony hőmérsékleten képesek megőrizni mechanikai tulajdonságukat. Alacsony hőmérsékletű tulajdonságok, a nagyon alacsony intersticiális elemekkel rendelkező titánötvözetek, mint például a TA7, továbbra is fenntarthatnak bizonyos fokú plaszticitást -253 ° C-on. Ezért a titánötvözet szintén fontos alacsony hőmérsékletű szerkezeti anyag.

· Tervezés: API 609, API6D, API602 / B16.34 / BS5352 / API600 / BS1873 / BS 1868 / API 594

· Szemtől szemben: API609 / ISO5752 / DIN F4 / EN558 / API6D / ASME16.10

· Perem vége: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Hegesztési vég: ASME B16.25

· Teszt: API598 / API6D

· Méret: 1/2 ”~ 80” (DN15 ~ DN2000)

· Osztály: 150LB ~ 2500LB / PN6 ~ PN420

· Csatlakozás: Dupla perem / Butt varrat / Lug / Ostya

· Működés: Csigahajtómű / Pneumatikus működtető / Elektromos működtető

· Hőmérséklet: 1500 ℃

A titán kiváló korrózióállósággal rendelkezik oxidáló és semleges közegekben. ebben az időben a titán felületén az oxid film stabilan létezhet, és bizonyos okokból megsemmisülve gyorsan helyreállhat. Erősen redukáló savakban a titán-oxid filmek könnyen oldódnak, ezért nem korrózióállóak. néhány alacsony hőmérsékletű híg redukáló savban a titánnak is van bizonyos korrózióállósága, különösen akkor, ha a redukáló sav oxidáló fémionokat, oxigént és más oxidánsokat tartalmaz, a titánnak is jobb a korrózióállósága.

A titán korrózióállóságát a fő közegben az alábbiakban ismertetjük.

1. salétromsav

A titán kiváló korrózióállósággal rendelkezik a salétromsav különféle koncentrációiban forráspont alatt.

2. kénsav

A titán nem korrózióálló 10% ~ 98% kénsav koncentrációban, és csak 5% oldott oxigénes kénsavban használható szobahőmérsékleten. 100 ° C-on a titán csak 0,2 kénsavban képes megtartani a tiszta titánt.

3. kénsav

A titán sósavban közepes korrózióállósággal rendelkezik. Általában az ipari tiszta titán sósavban szobahőmérsékleten, 7,5%, 60 ℃, 3%, 100 ℃, 0,5% hőmérsékleten használható. Beszámoltak alacsonyabb felhasználható koncentrációkról is.

4. foszforsav

A titánt 35 ℃, 30 %; 60 ℃, 10 %; 100 ℃, kevesebb, mint 3 % foszforsav. a titán foszforsav-korrózióállósága javítható, ha a tápközegben Fe2, CuFe2, AgFe2,2 és salétromsav található.

5. egyéb szervetlen savak

A titán nem korrózióálló a fluorozott fluoridban, és nem használható savas fluoridos oldatokban. A titán ellenáll a bórsav, a krómsav korróziójának; néhány jód-hidrogén-savban, bróm-hidrogén-savban alkalmazható; általában nem alkalmazzák fluor-savban, fluor-kovasavban. a titánt 60 ℃, 10% kénsav és 90% salétromsav keverékéhez lehet használni; kevert sav, forrásban lévő 1% sósav és 5% salétromsav, valamint szobahőmérsékleten Wang Shui.

6. bázisok és sók

a titán ellenáll a legtöbb lúgnak. A titán teljesen ellenáll a korróziónak a bárium-hidroxid, a kalcium-hidroxid, a magnézium-hidroxid, a nátrium-hidroxid és a kálium-hidroxid oldatok különböző koncentrációiban szobahőmérsékleten, és nem használható forrásban lévő nátrium-hidroxid, kálium-hidroxid oldatokban. Ha az alkáli oldat szabad klórt tartalmaz, a titán ellenáll a korróziónak. a bázisban lévő ammónia súlyosbítja a titán korrózióját.

7. víz

A titán kiváló korrózióállósággal rendelkezik a csapvízben és a folyóvízben, még akkor is, ha a hőmérséklet legfeljebb 300 ℃. A 120 ℃ magas korrózióállóság a tengervízben; pont-korrózió és réskorrózió léphet fel, ha a hőmérsékletet megemelik.

8. szerves anyag

A titán minden szerves savval szemben kiváló korrózióállósággal rendelkezik, kivéve a hangyasavat, az oxálsavat és a tömény citromsavat.

9. klór, kloridok és egyéb halogének

A titán száraz klórgázban hevesen reagálva titán-tetrakloridot képez, és meggyulladhat. Mivel a titán-tetraklorid vízzel reagálva titán-hidroxidot képez, a titán nedves klórban jó korrózióállósággal rendelkezik. A titán klórgázban történő tisztításához szükséges víztartalom összefügg a titán felületi film hőmérsékletével, áramlási sebességével, nyomásával és károsodásával. általában a titántisztítás fenntartásához szükséges minimális víztartalom 0,01% - 0,05%. általában a biztonságos termelés biztosítása érdekében, amikor a klórgáz érintkezik a titánberendezésekkel, a klórgáz víztartalmát ténylegesen 0,3% -on, sőt néha legfeljebb 1,5% -ig szabályozzák.

10. Karbamid-ammónium-formiát oldat

A titán korróziós sebessége magas hőmérsékletű és nagynyomású karbamid-ammónium-formiát-oldatban általában 0,01 mm / a, ami egy mennyiségi pólussal alacsonyabb, mint a 00 Cr 17Ni 14Mo 2 rozsdamentes acélé. a titán megengedett maximális hőmérséklete a korrózióállóság fenntartása érdekében elérheti a 205 ~ 210 ℃, míg a rozsdamentes acél csak a 190 ~ 195 alatti korróziót képes ellenállni.

11. Gáz

a titán oxidálható. sűrű oxidfilm 300 ℃ alatt képződik, és 700 ℃ alatt képződött oxid fólia javíthatja a korrózióállóságot. Ha magasabb a hőmérséklet, az oxidfólia törékennyé válik és könnyen hámlik oxidbőrré. szerkezeti anyagként a titánt 425 ℃ alatt lehet használni a levegőben; nem szerkezeti anyagként 535 ℃ alatt használható.

A titán kiváló korrózióállósággal rendelkezik kén-dioxidban, hidrogén-szulfidban, ammóniagázban és óceáni légkörben.

300 ° C-nál magasabb hőmérsékleten a hidrogén nyilvánvalóan bejuthat a titánba, a titánban lévő hidrogén fizikai beszivárgása mellett, amely a titán hidrogén-ridegségét okozza, a hidrogén titánnal is kombinálható hidrid típusú hidrid-ridegedéssé. a hidrogén parciális nyomásának növelése súlyosbítja a titán hidrogénháborodását. Ha a hidrogén víztartalma meghaladja a 2% -ot, hatékonyan megakadályozhatja a hidrogén beszivárgását. az eloxált felületkezelés javíthatja a titán hidrogénállóságát.

helyi korrózió

A rozsdamentes acélhoz, nikkelalapú ötvözethez, rézötvözethez és alumíniumötvözethez képest az ipari tiszta titán nagy ellenállást mutat a helyi korrózióval szemben, kiváló ellenállást mutat a pontszerű korrózióval szemben, és érzéketlen a szemcsék közötti korrózióra, a stressz-korrózióra, a korróziós fáradtságra és így tovább, ami csak nagyon kevés médiában fordul elő. A titán, mint más tisztított fémek, hajlamosabb a hasadékkorrózióra, és szelektív korróziót és kontaktkorróziót is okozhat nagyon kevés esetben. Amíg figyelünk a titán használati körülményeire és megtesszük a megfelelő intézkedéseket, a titán helyi korróziója leginkább elkerülhető.

(3) Korrózióálló titánötvözet

Abban az esetben, ha az ipari tiszta titán nem felel meg a korróziós követelményeknek, korrózióálló titánötvözet használható.

Népszerű tags: titán szelep, Kína, gyártók, gyár, testreszabott, nagykereskedelem, ár, olcsó, raktáron, eladó, ingyenes minta
