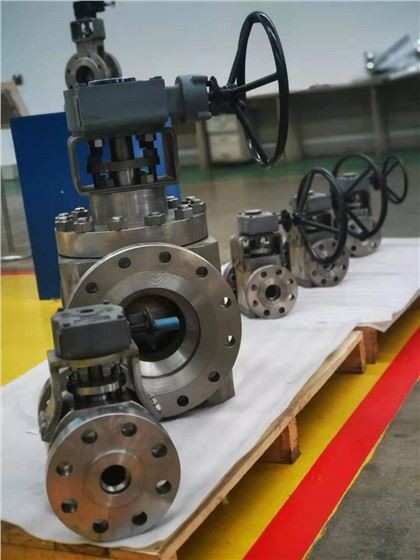

Golyóscsap szerkezet
A golyóscsapokhoz sokféle szerkezet létezik, de ezek alapvetően ugyanazok. Ezek mind kerek gömbmagok nyitó és záró részekkel, amelyek főként szelepülékekből, golyókból, tömítőgyűrűkből, szelepszárakból és egyéb meghajtó eszközökből állnak. A szelep a szelepszár 90 fokos elforgatásával nyitható és zárható. Csővezetékekben használják őket a közeg elzárására, elosztására, áramlás szabályozására és a közeg áramlási irányának megváltoztatására. A szelepülék különböző tömítési formákat használ a különböző munkakörülményeknek megfelelően. Az O-gyűrűs golyósszelep szelepháza egy közbenső átmenőlyukkal ellátott golyóval van felszerelve. A golyón a csővezeték átmérőjével megegyező átmérőjű átmenő furat található, amely a tömítőfészekben el tud forogni. A tömítés elérése érdekében a csővezeték irányának mindkét oldalán kör alakú elasztomerek találhatók. A V-alakú golyósszelepmag V-alakú szerkezetű, a szelepmag pedig egy 1/4-es golyós héj V-alakú bevágással. Nagy áramlási kapacitással, nagy állítható tartománnyal, nyíróerővel rendelkezik, szorosan zárható, így különösen alkalmas rostos szerkezetű folyékony anyagokhoz.
1, O-típusú golyóscsap szerkezet:
Az O-gyűrűs golyósszelep szelepháza egy közbenső átmenőlyukkal ellátott golyóval van felszerelve. A golyón a csővezeték átmérőjével megegyező átmérőjű átmenő furat található, amely a tömítőfészekben el tud forogni. A tömítés elérése érdekében a csővezeték irányának mindkét oldalán kör alakú elasztomerek találhatók. A golyó 90 fokkal történő elforgatásával az átmenő furat iránya megváltoztatható, ezáltal elérhető a golyóscsap nyitása és zárása. Az O-típusú golyóscsap úszó vagy rögzített kialakítású, és a hozzá tartozó mozgó alkatrészek önkenő anyagokból készülnek, minimális súrlódási együtthatóval, ami alacsony működési nyomatékot eredményez. Ezenkívül a tömítőzsír hosszú távú tömítése rugalmasabbá teszi a működést. A termék előnyei a következők:
1. Az O-típusú golyóscsapnak alacsony a folyadékellenállása
A golyóscsapoknak általában két szerkezete van: átmérőcsökkentő és átmérőcsökkentő. Függetlenül attól, hogy melyik szerkezettől, a gömbcsap áramlási ellenállási együtthatója viszonylag kicsi. A hagyományos golyóscsap egyenes átmenő típusú, más néven teljes áramlású golyóscsap. A csatorna átmérője megegyezik a csővezeték belső átmérőjével, és az ellenállásveszteség csak az azonos hosszúságú csővezeték súrlódási ellenállása. Az összes szelep közül ennek a golyóscsapnak a legkisebb a folyadékellenállása. A csővezetékrendszer ellenállásának csökkentésének két módja van: az egyik a folyadék áramlási sebességének csökkentése, a másik a csőátmérő és a szelep átmérőjének növelése, ami nagymértékben növeli a csővezetékrendszer költségeit. A második a szelep helyi ellenállásának csökkentése, és a gömbcsapok a legjobb választás.
2. Az O-gyűrűs golyóscsap gyorsan és kényelmesen kapcsol
A gömbcsapnak csak 90 fokkal kell elforgatnia a teljes nyitáshoz vagy teljes záráshoz, így gyorsan nyitható és zárható.
3. Az O-típusú golyóscsap jó tömítőképességgel rendelkezik
A golyósszelep-ülékek túlnyomó többsége rugalmas anyagokból, például politetraetilénből (PTFE) készül, amelyet lágy tömítésű golyóscsapoknak neveznek. A lágy tömítésű golyóscsapok jó tömítéssel rendelkeznek, és nem támasztanak magas követelményeket a szelep tömítőfelületének érdességére és megmunkálási pontosságára vonatkozóan.
4. Az O-gyűrűs golyóscsap hosszú élettartama
A politetrafluor-etilén (PTFE vagy F4) kiváló önkenésének köszönhetően a gömb súrlódási együtthatója kicsi. A továbbfejlesztett feldolgozási technológiának köszönhetően a golyóscsap érdessége csökkent, ami jelentősen megnöveli élettartamát.
5. Az O-típusú golyóscsap nagy megbízhatósággal rendelkezik
A golyó és a szelepülék tömítőpárján nem lesz semmilyen karcolás, éles súrlódás vagy egyéb hiba;
A szelepszár belső típusra cseréje után megszűnt a szelepszár esetleges balesetveszélye a tömítő tömszelence folyadéknyomás alatti kilazulása miatt;
Az antisztatikus és tűzálló szerkezetű golyóscsapok olajat, földgázt és gázt szállító csővezetékekhez használhatók.
Az O-gyűrűs golyósszelep mag (golyó) gömb alakú, és szerkezeti szempontból a golyósszelep-ülék a tömítés során a szelepház oldalán lévő szelepülékbe van ágyazva. A hozzátartozó mozgó alkatrészek önkenő anyagokból készülnek, rendkívül alacsony súrlódási tényezővel, ami alacsony üzemi nyomatékot eredményez. Ezenkívül a tömítőzsír hosszú távú tömítése rugalmasabbá teszi a működést. Általában kétállású szabályozásra használják, gyors nyitási áramlási karakterisztikával.
Amikor az O-típusú golyóscsap teljesen nyitva van, mindkét oldal akadálymentes, egyenes csőcsatornát képezve kétirányú tömítéssel. A legjobb öntisztító teljesítménnyel rendelkezik, és két helyzetű vágásra alkalmas különösen tisztátalan és rostos közeggel. A golyós mag mindig a szelephez dörzsölődik a nyitási és zárási folyamat során. Ugyanakkor a szelepmag és a szelepülék közötti tömítés a szelepülés előre szoros tömítőereje révén valósul meg, amely a gömbmaghoz nyomja. A lágytömítő szelepülék kiváló mechanikai és fizikai tulajdonságainak köszönhetően azonban tömítési teljesítménye különösen jó.
2, V alakú golyóscsap szerkezet:
A V-alakú golyósszelepmag V-alakú szerkezetű, a szelepmag pedig egy 1/4-es golyós héj V-alakú bevágással. Nagy áramlási kapacitással, nagy állítható tartománnyal, nyíróerővel rendelkezik, szorosan zárható, így különösen alkalmas rostos szerkezetű folyékony anyagokhoz. A V-alakú golyóscsapok általában egy tömített golyóscsapok. Nem alkalmas kétirányú használatra.
V alakú él, levágja a szennyeződéseket. A golyó forgása során a golyó V-alakú pengéje érinti a szelepüléket, ezáltal levágja a szálakat és a szilárd anyagokat a folyadékban. A közönséges golyóscsapok azonban nem rendelkeznek ezzel a funkcióval, ami miatt a szálas szennyeződések könnyen elakadhatnak záráskor, ami nagy kényelmetlenséget okoz a karbantartásban és a javításban. A V-alakú golyósszelep szelepmagját nem ragadják meg a szálak. Emellett a karimás csatlakozás használatának köszönhetően a szét- és összeszerelése egyszerű, speciális szerszámok nélkül, és a karbantartás is egyszerű és könnyű. Amikor a szelep zárva van. A V-alakú bevágás ék alakú ollóhatást hoz létre a szelepülék között, amely öntisztító funkcióval rendelkezik, és megakadályozza a gömbmag elakadását. A szeleptest, a szelepfedél és a szelepülék fém pont-pont szerkezetű, és kis súrlódási tényezővel rendelkező szelepszár rugót használnak. Ezért az üzemi nyomaték kicsi és nagyon stabil.
A V-alakú golyóscsap egy derékszögben forgó szerkezet, amellyel áramlásszabályozás érhető el. Különböző arányossági fokokat érhet el a V alakú golyó V alakú szögének megfelelően. A V-alakú golyóscsapokat általában szelepműködtetőkkel és lokátorokkal együtt használják az arányos beállítás eléréséhez. A V-alakú szelepmagok a legmegfelelőbbek különféle beállítási alkalmakkor, nagy névleges áramlási együtthatóval, nagy állítható arányú, jó tömítő hatással, nulla érzékenységgel a beállítási teljesítményben, kis térfogattal, és függőlegesen vagy vízszintesen is felszerelhetők. Alkalmas közegek, például gázok, gőzök, folyadékok stb. szabályozására. A V-alakú golyóscsap derékszögű, forgó szerkezet, amely V-alakú szeleptestből, pneumatikus működtetőből, lokátorból és egyéb tartozékokból áll; Létezik hozzávetőleges, azonos százalékos belső áramlási jellemző; Kettős csapágyas szerkezet, alacsony indítónyomatékkal, kiváló érzékenységgel és érzékelési sebességgel, valamint erős nyíróképességgel.
