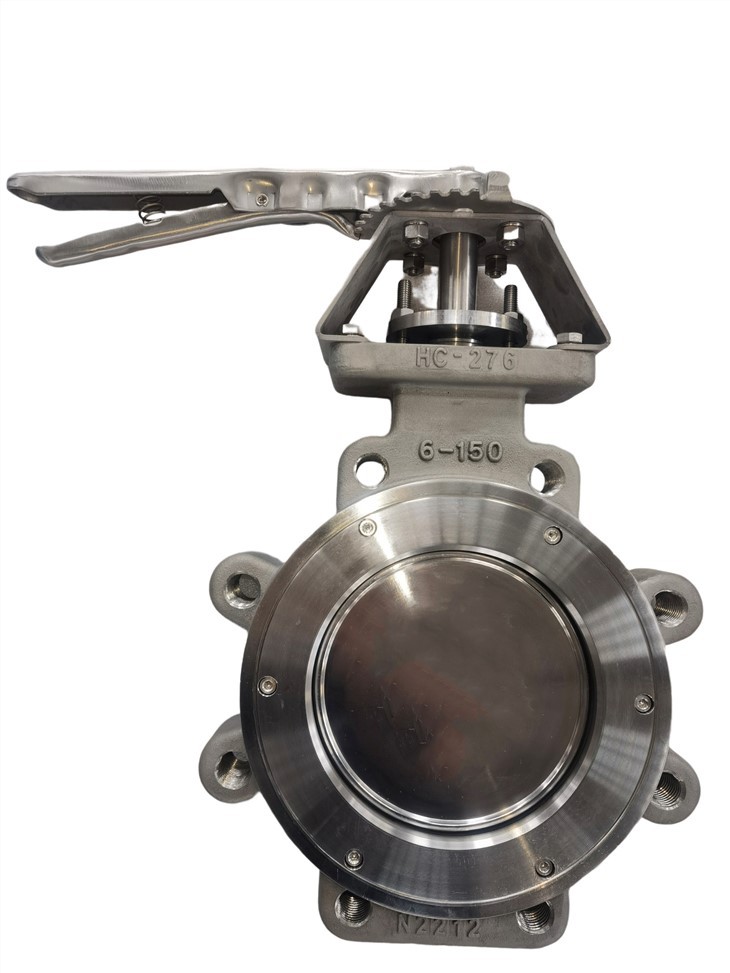

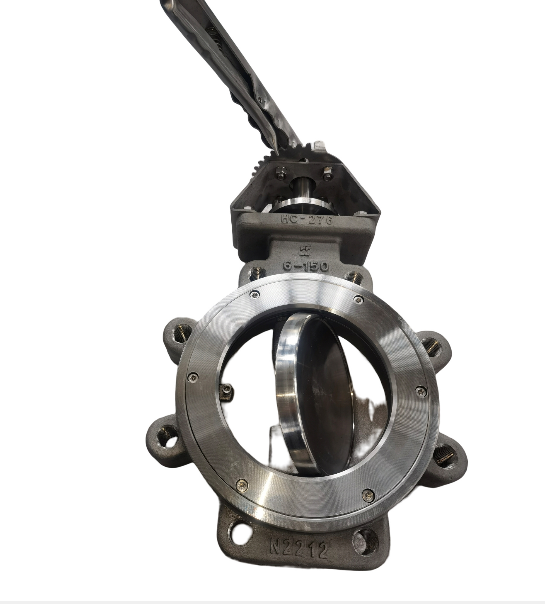

Nagy teljesítményű puha ülés pillangószelep

A Taitubv lágy tömítésű nagy teljesítményű pillangószelep kettős excentrikus kialakítást alkalmaz a kétirányú 1:1-es szivárgási funkció eléréséhez. A szelepülés kezdőpontján az excentrikus gömb alakú szeleplemez cam-szerű hatást eredményez, amely túlzott nyomaték nélkül elhúzhatja a szeleplemezt a szelepüléstől, és a szeleplemez nem érintkezik a szelepüléssel. Ez a hatás csökkenti a szelepülés kopása, minimálisra csökkenti a deformációs jelenséget, és csökkenti a működési nyomatékot. Amikor a szelep zárva van, ez a bütyök-szerű művelet átalakítja a forgó mozgás a szelep lemez egy lineáris mozgás, hatékonyan nyomja a szelep lemez érintkezik a szelep ülés, és a H vonal közötti érintkezés a szelep lemez és a szelep ülés érintkezik az ablaktörlő, hogy biztosítsák a hatékony Abban az esetben, tömítés, ne halmozódjon fel a szennyeződések a közegben.

A szeleplemez illeszkedik a szelepszár kúpos felületével, és a megfelelő pontosság magas. Jelentős terhelés mellett a szeleplemez pontosan lezárható, a zárás megbízható, és a tömítés stabil.

Tervezési funkció+

1. A szelepülés egyesíti a PTFE és a rugalmas gumi előnyeit, korrózióálló és meghosszabbítja a szelepülés élettartamát.

2. A szelepülés pozicionálója és a szeleptest horonykialakítása biztosítja a szelepülés pontos és szilárd pozicionálását. A teljes arcú szelepülés-pozicionáló nagy szilárdságú csavarokat használ a szeleptesthez való kiegyensúlyozott csatlakoztatáshoz, hogy biztosítsa a szelepülés maximális meghúzási erejét, és biztosítsa a cső Út tömítését.

3. A szelepülést megbízható tömítéssel és jó támasztóerővel a csővezeték közegének nyomása zárja le. Minél nagyobb a csővezeték közepes nyomása, annál nagyobb a tömítőerő. Alacsonyabb nyomás vagy vákuum, ez a fajta booster szelep ülés Design, az állam a saját energia tárolására, nyújthat jobb tömítési teljesítményt, a csővezeték közepes nyomás csökken, az energia tárolására az energetizáló csökkenni fog ennek megfelelően, és az ésszerű és egyedi kialakítás biztosítja a hosszabb élettartamot a szelep;

4. Kétirányú légmentes tömítési képességet biztosít a csővezeték-adathordozók számára;

5. Maga a szelepülés képes alkalmazkodni a közepes hőmérséklet-változásokhoz és a csővezeték nyomásához, így minimálisra csökkentve a szelepülés kopása;

6. A szelepülés könnyen cserélhető. Csak távolítsa el a szelepülés-pozicionálót, miután a szeleplemezt zárt helyzetbe fordította, helyezze az új szelepülés-szerelvényt a szeleptest horonyába, majd a szelepülés-pozicionálóval szorosan csatlakozzon a szeleptesthez. .

Tervezési szabvány+

· Tervezés: API 609

· Szemtől szemben: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

· Karima vége: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

· Butt-hegesztés vége: ASME B16.25

· Teszt: API598

· Tűzveszélyes: API607 / API6FA

Műszaki leírás+

· Méret: 2"~64"(DN100~DN1600)

· Osztály:150Lb~1500Lb / PN6~PN250

· Csatlakozás: Dupla karima / Lug / Ostya(Butt hegesztés kérésre)

· Működés: Kézi / Worm Gear / Pneumatikus működtető / Elektromos működtető

· Hőmérséklet: -60°C és +180°C között

· Alkalmazás: levegőelválasztás / Gőz / tengeri platform /vegyszerek / Olaj&gáz /napkollektoros hőenergia

Anyag opció+

· Karosszéria: Szénacél(WCB,LCB,WC6,WC9,C5) /

· Rozsdamentes acél(CF8,CF8M,CF3,CF3M) /

· Duplex rozsdamentes acél(4A,5A,6A) /

· Hastelloy ötvözet(N-12MV,CW-12MW,CW-2M) /

· Inconel ötvözet (CY-40,CW-6MC) /

· Monel ötvözet(M35-1) / Monel 400

· Alumínium bronzötvözet(C95400,C95500,C95800,AB2C)

· Lemez: Rozsdamentes acél(CF8,CF8M,CF3,CF3M) /

· Duplex rozsdamentes acél(4A,5A,6A)Hastelloy ötvözet(N-12MV,CW-12MW,CW-2M)/

· Inconel ötvözet (CY-40,CW-6MC) /

· Monel ötvözet(M35-1) /

· Alumínium bronzötvözet(C95400,C95500,C95800,AB2C)

· Szár: SS420 / 17-4PH / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276

· Karosszéria ülés: PTFE / RPTFE
